Os arquivos STEP são uma linguagem comum de modelos 3D em engenharia e design. Se você já precisou compartilhar um modelo CAD complexo entre diferentes programas de software, provavelmente já se deparou com um arquivo STEP. Este artigo discutirá a definição do arquivo STEP, o histórico do formato, suas vantagens e desvantagens, comparações com outros formatos, casos de uso comuns e o software disponível para abrir ou converter esses arquivos.

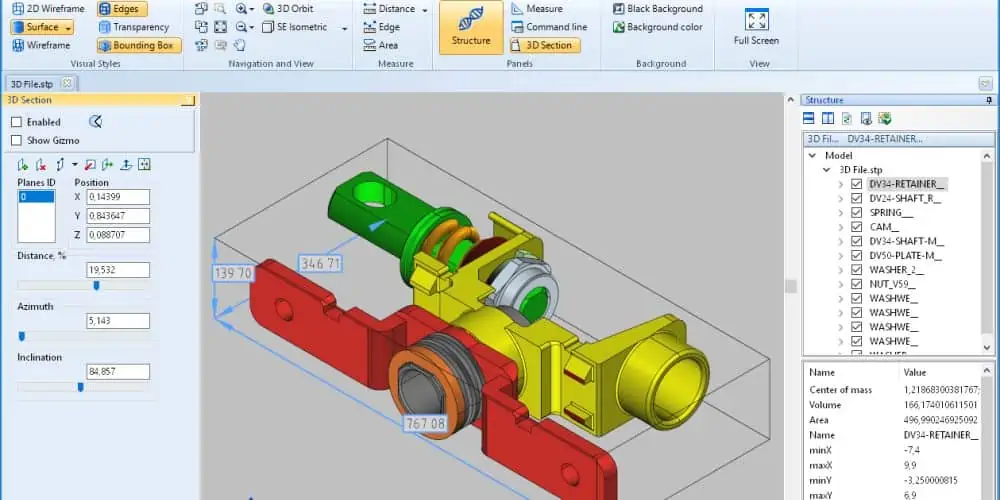

Definição e histórico do arquivo STEP
Um arquivo STEP é um formato CAD padronizado e neutro para troca de modelos 3D entre diferentes sistemas. STEP significa Standard for the Exchange of Product model data e é definido pela família de padrões ISO 10303. O arquivo de texto não criptografado especificado na Parte 21 é comumente salvo como .step ou .stp; você também o verá chamado de P21 ou simplesmente “arquivo STEP”. O desenvolvimento começou nos comitês técnicos da ISO na década de 1980, a primeira edição foi lançada em 1994 e as revisões seguiram-se em 2002 e 2016.
Ao contrário dos formatos 3D mais simples que capturam apenas formas básicas, um arquivo STEP pode armazenar a geometria completa de um modelo com alta precisão. Ele preserva curvas, superfícies e estrutura, muitas vezes a peça ou montagem inteira, em vez de uma aproximação aproximada. O objetivo é simples: tornar o compartilhamento preciso e fácil entre diferentes softwares. Se um engenheiro projetar um componente em um programa CAD e outro precisar abri-lo em um programa diferente, a exportação para STEP mantém intactos a forma e os detalhes do modelo. Resumindo, pense no STEP como um “PDF para modelos 3D”, um formato universalmente legível que retém todos os detalhes, independentemente do software que o criou.
Nos bastidores, os arquivos STEP são arquivos de texto simples definidos pela ISO 10303-21. Eles contêm um cabeçalho com metadados e uma seção de dados que lista a geometria de forma estruturada. Você não precisa ler o código sozinho, mas essa estrutura garante precisão em programas CAD.
Principais benefícios dos arquivos STEP
Compatibilidade entre plataformas:Os arquivos STEP são suportados por quase todos os principais programas CAD, incluindo Autodesk Fusion 360, CATIA, PTC Creo, Siemens NX, SolidWorks e ferramentas gratuitas como FreeCAD. Isso permite que equipes que usam softwares diferentes colaborem no mesmo design sem dores de cabeça de conversão.
Geometria Completa e Alta Precisão:Os arquivos STEP armazenam geometria exata usando superfícies baseadas em matemática, como NURBS. As peças curvas permanecem lisas, e não triângulos facetados, para que as dimensões e os ajustes permaneçam precisos.
Dados ricos e integridade:Um arquivo STEP pode conter mais do que apenas uma forma. Pode incluir montagens, unidades, materiais e até dados de tolerância, o que ajuda a compartilhar uma definição completa do produto.
Editabilidade e Reutilização:Quando abertos em CAD, os arquivos STEP tornam-se modelos sólidos que podem ser medidos e modificados. O histórico paramétrico original é perdido, mas a geometria ainda é limpa e editável, ao contrário das malhas STL que são difíceis de alterar.
Aceitação da indústria:Como o STEP é um padrão ISO, ele é obrigatório ou preferido em setores como aeroespacial e automotivo. Sua longa história também mostra que é uma opção confiável para arquivamento de longo prazo.
Compressão eficiente:Embora os arquivos STEP possam ser grandes, eles são compactados muito bem. Um arquivo compactado geralmente tem apenas 20% do tamanho original, o que facilita o compartilhamento.
Limitações dos arquivos STEP
Tamanho e complexidade de arquivo grande:Os arquivos STEP descrevem curvas e montagens precisas em texto, portanto os modelos podem ser pesados. Montagens muito grandes podem abrir ou salvar mais lentamente.
Sem renderização nativa ou dados de visualização:STEP se concentra em informações de engenharia. Pode incluir o nome de um material de engenharia (por exemplo, alumínio 6061 ou plástico ABS), mas não armazena aparências visuais do material, como cor, textura, brilho, transparência, iluminação ou visualizações de câmera. A maioria dos programas CAD exibirá um sólido de cor neutra sem configuração de cena. Para mecanismos de renderização ou de jogo, o modelo normalmente precisa primeiro ser tesselado em polígonos.
Não é ideal para impressão 3D direta:A maioria dos slicers e impressoras 3D esperam arquivos STL ou de malha semelhantes. Alguns softwares podem importar STEP e convertê-lo internamente, mas para fluxos de trabalho de impressão um STL geralmente é mais conveniente.
Eficiência de armazenamento:Mesmo quando compactado, o STEP de texto simples consome menos espaço do que os formatos binários compactos. Na escala do repositório, milhares de arquivos ou modelos muito grandes podem se acumular rapidamente.
Peculiaridades de interoperabilidade:Embora o STEP seja um padrão, diferentes programas CAD podem interpretar determinadas entidades avançadas ou metadados personalizados de maneira diferente. A geometria e a estrutura básica de montagem são geralmente confiáveis; problemas, quando ocorrem, geralmente envolvem anotações ou outros dados não geométricos.
Casos de uso e setores comuns para STEP
Quem usa arquivos STEP? Quase todos em design e fabricação 3D. Devido à sua precisão e ampla compatibilidade, o STEP se adapta a muitos fluxos de trabalho diários.
Engenharia Mecânica e Design de Produto
Os engenheiros compartilham peças e montagens com fornecedores, clientes e colegas de equipe que usam diferentes ferramentas CAD. Por exemplo, uma peça de carro projetada em um programa pode ser enviada como um arquivo STEP para um fornecedor que utiliza outro para analisá-la ou fabricá-la. Um fabricante de motores a jato pode fornecer um modelo STEP de um subconjunto de motor a um parceiro de fuselagem para que ele se integre perfeitamente ao seu ambiente CAD.
Fabricação, usinagem CNC e moldagem por injeção
Se você estiver passando de um projeto digital para uma peça física por meio de usinagem, o STEP costuma ser a entrada preferida. O software CAM lê STEP para gerar percursos de ferramentas a partir de curvas e superfícies exatas, evitando os problemas de facetamento comuns em arquivos de malha pura. Os fabricantes de moldes também solicitam o STEP para o projeto de cavidades para capturar a geometria com fidelidade.
Impressão 3D e prototipagem rápida
STL é o arquivo de impressão usual, mas STEP é útil anteriormente para verificações e ajustes. Algumas segmentações de dados podem carregar STEP e mosaico na importação. Na prática, os designers mantêm o STEP como registro do projeto e depois exportam o STL do CAD para impressão; se forem necessárias alterações, eles editam o STEP ou modelo nativo e reexportam.
Arquitetura e Construção
Formatos BIM como IFC dominam os fluxos de trabalho de construção, mas o STEP é usado para trocar componentes mecânicos dentro de projetos, como unidades HVAC, escadas rolantes e outros equipamentos modelados em CAD mecânico. A geometria é exibida com precisão e pode ser convertida em formatos de visualização quando necessário.
Simulação e Análise
As ferramentas FEA e CFD importam STEP e, em seguida, geram a malha da geometria para análise. No trabalho de engenharia reversa, as superfícies digitalizadas são frequentemente convertidas para STEP para posterior edição ou documentação em CAD.
Colaboração e Arquivamento
Muitas empresas salvam um arquivo STEP junto com os arquivos nativos para acesso de longo prazo, mesmo que o software original seja alterado. Equipes em diferentes sistemas CAD também usam STEP como transferência neutra durante iterações de projeto, evitando aprisionamento e mantendo os dados acessíveis ao longo do tempo.

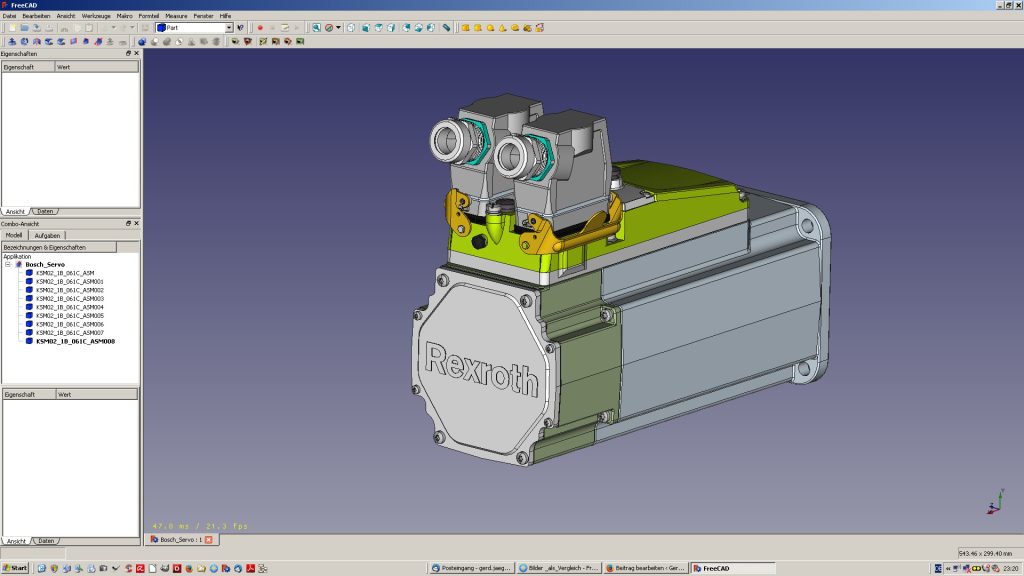

Software que pode abrir ou converter arquivos STEP
To open or edit a STEP file, you’ll need a program capable of reading CAD models. Aqui estão algumas opções para várias necessidades:
Antes de importar, verifique as configurações: confirme as unidades se o software não as detectar automaticamente e veja se as superfícies precisam ser costuradas em um sólido (algumas ferramentas importam primeiro o STEP como superfícies). A maioria dos programas CAD modernos executa essas etapas automaticamente.
Para converter um arquivo STEP, abra-o em um CAD ou ferramenta de conversão e useSalvar comoouExportarpara o formato de destino (por exemplo, STL, IGES, OBJ). A conversão de um modelo nativo para STEP é feita da mesma maneira. Após qualquer conversão, faça uma rápida revisão do modelo para garantir que a geometria e os detalhes foram processados corretamente.
Qual é a diferença entre um arquivo STEP vs STL vs IGES vs OBJ vs 3MF?
Aqui está uma tabela que mostra as principais diferenças entre os tipos de modelos CAD 3D mais comuns:
Formatar
Geometria
Conteúdo de dados
Precisão/Editabilidade
Melhor usado para
Principais Limitações
ETAPA(.passo, .stp)
Sólidos B-rep exatos e NURBS
Unidades, montagens, PMI/GD&T, nomes de materiais de engenharia
Alta fidelidade; editável como sólidos (sem histórico paramétrico)
Troca CAD, usinagem, fabricação, arquivamento
Arquivos grandes, importação/exportação mais lenta, sem texturas visuais
STL(.stl)
Malha triangular
Apenas malha de superfície nua
Aproximado; edições somente de malha, não precisas
Impressão 3D, compartilhamento simples de formas
Sem unidades, metadados ou montagens; curvas facetadas
IGES(.igs, .iges)
Curvas e superfícies (NURBS); sólidos limitados
Algumas unidades, metadados limitados
Superfícies precisas, mas inconsistentes; muitas vezes precisa de costura
Sistemas legados, superfícies de forma livre
Desatualizado, menos suportado que STEP, manuseio sólido fraco
OBJ(.obj)
Malha poligonal (tri/quads)
Normais, UVs, texturas via .mtl
Mesma precisão do STL (densidade da malha); edições CAD ruins
Visualização, jogos, modelos 3D texturizados
Nenhuma unidade, conjunto ou dados de engenharia
3MF(0,3mf)
Baseado em malha
Malha + cores, materiais, informações de construção
Fidelidade em nível de malha; não editável em CAD
Fabricação aditiva com cor/material
Não paramétrico, não universal em ferramentas CAD
