A diferença entre STL e OBJ

Se você estiver começando a imprimir em 3D, rapidamente encontrará diferentes formatos de arquivo 3D. Dois dos mais comuns sãoSTLe OBJ. Qual é a diferença entre eles e qual você deve usar? Neste artigo, comparamos detalhadamente STL vs. OBJ, cobrindo os prós e contras de cada um. No final, você saberá qual formato é mais adequado às suas necessidades – e por quê.

O que é um arquivo STL?

STL (estereolitografia ou linguagem de tesselação padrão) é o padrão de fato para impressão 3D de consumo. Foi introduzido no final da década de 1980 pela 3D Systems como uma forma de descrever modelos para máquinas de estereolitografia. Um arquivo STL descreve apenas a geometria da superfície de um objeto, dividindo-o em uma malha de pequenos triângulos. Cada triângulo é definido por três vértices e um vetor normal que aponta para fora.

STL é um formato simplificado: captura apenas a forma do objeto, sem cores, texturas ou dados de material. Também não inclui unidades, portanto, se os números representam milímetros ou polegadas depende da convenção (a maioria das segmentações de dados assume milímetros).

Os arquivos STL podem ser salvos em dois formatos: ASCII (texto) ou binário. Ambos armazenam os mesmos dados, mas a versão binária é muito mais compacta. Na prática, quase todas as impressoras 3D e softwares de fatiamento suportam STL devido à sua simplicidade. Se você baixar modelos de bibliotecas públicas como Thingiverse, eles normalmente serão fornecidos no formato STL. Contudo, esta simplicidade também traz algumas limitações, que discutiremos em breve.

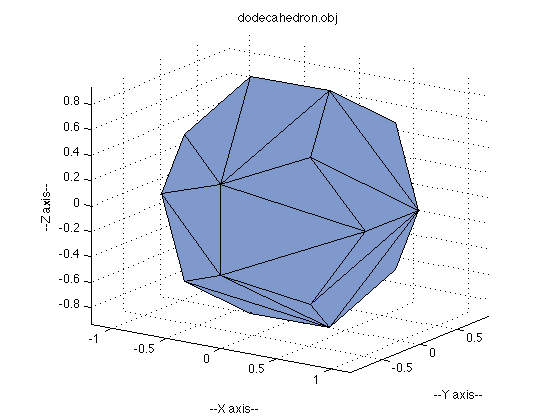

O que é um arquivo OBJ?

OBJ (muitas vezes chamado de Wavefront OBJ) é outro formato de arquivo 3D amplamente utilizado, originalmente desenvolvido na década de 1980 pela Wavefront Technologies para seu software gráfico 3D. Hoje tornou-se um formato comum não apenas em computação gráfica e animação, mas também em impressão 3D.

OBJ pode armazenar polígonos com qualquer número de vértices e até mesmo curvas matemáticas suaves, como NURBS (Non-Uniform Rational B-Splines), proporcionando flexibilidade para lidar com modelos complexos ou altamente detalhados.

Os arquivos OBJ podem incluir mais do que apenas geometria. Eles geralmente fazem referência a um arquivo .mtl que define cores, materiais e texturas para as superfícies do objeto. Com isso, um OBJ pode transportar múltiplas cores, texturas mapeadas ou diferentes materiais em partes separadas de um modelo. É por isso que é frequentemente escolhido para impressão 3D colorida, digitalização 3D texturizada e aplicações visuais como design de jogos e AR/VR.

Os arquivos OBJ geralmente são texto simples. Eles listam vértices, coordenadas de textura e normais e, em seguida, definem faces referenciando esses pontos. Essa estrutura mantém o formato relativamente fácil de inspecionar ou editar, embora também resulte em tamanhos de arquivo maiores e processamento mais lento em comparação ao STL binário.

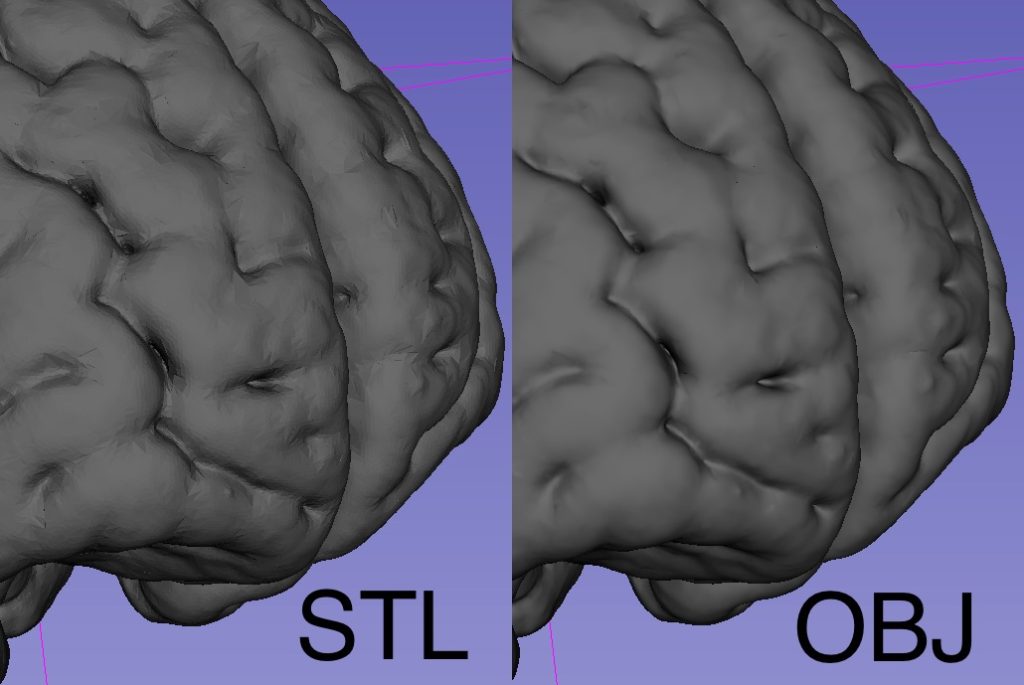

STL x OBJ: Quais são as diferenças?

Vamos analisar detalhadamente as principais diferenças técnicas entre STL e OBJ.

Representação Geométrica

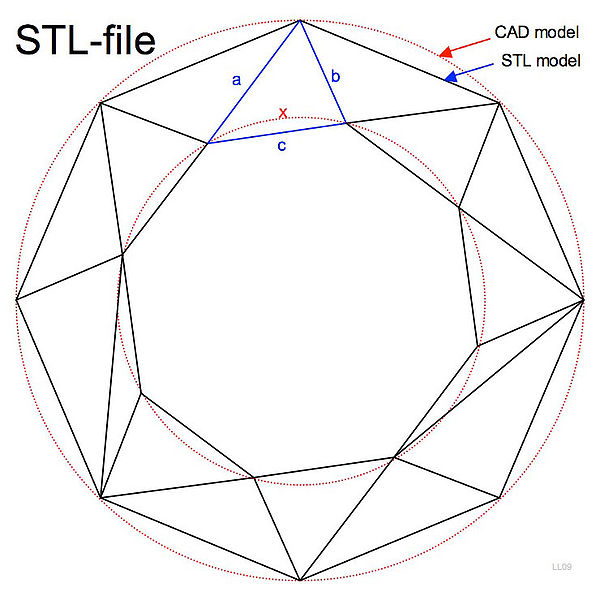

Tanto STL quanto OBJ são formatos de malha poligonal, mas tratam a geometria de maneira diferente. STL representa todas as superfícies com triângulos, portanto as curvas são sempre aproximadas por muitas pequenas facetas. Uma esfera em STL, por exemplo, é construída a partir de centenas ou milhares de triângulos. Só parece suave quando esses triângulos são pequenos o suficiente.

OBJ não se limita a triângulos. Ele pode armazenar polígonos com três ou mais vértices e até mesmo definir superfícies lisas como NURBS (Non-Uniform Rational B-Splines). Em teoria, isso permite curvas exatas. Na prática, a maioria dos arquivos OBJ ainda são exportados como malhas trianguladas, e as segmentações de dados convertem curvas em facetas de qualquer maneira. Portanto, embora o OBJ seja tecnicamente mais capaz, para a impressão 3D típica o resultado final é geralmente o mesmo do STL, desde que a resolução da malha seja alta.

Estrutura de arquivo

Um arquivo STL é essencialmente uma longa lista de triângulos. Na sua forma ASCII, cada triângulo é escrito com três vértices e um vetor normal. Isso significa que as mesmas coordenadas são frequentemente repetidas. O STL binário armazena os mesmos dados em um formato compacto de 50 bytes. Os arquivos STL geralmente contêm apenas um objeto, portanto, os modelos de várias partes devem ser divididos em arquivos separados ou mesclados antes da exportação.

Um arquivo OBJ, por outro lado, separa vértices de faces. Ele primeiro lista todas as coordenadas de vértices exclusivas e depois define as faces referenciando-as. Isso evita duplicação e o torna mais eficiente que ASCII STL. OBJ também pode incluir coordenadas de textura, normais e agrupar faces em vários objetos nomeados em um único arquivo. Essa capacidade de lidar com modelos multiobjetos é um dos motivos pelos quais o OBJ é amplamente utilizado em gráficos e montagens complexas.

Unidades e escala

Nem STL nem OBJ armazenam informações de unidade de forma confiável. STL é completamente sem unidade. OBJ às vezes pode incluir dados de escala, mas não é padronizado e é frequentemente ignorado. Como resultado, os modelos podem ser importados no tamanho errado. Por exemplo, algo projetado em polegadas pode parecer 25,4× pequeno demais se o fatiador assumir milímetros. A maioria das segmentações de dados tem como padrão milímetros, por isso é sempre melhor verificar novamente a escala ao importar. Formatos mais recentes, como 3MF ou STEP, resolvem isso incorporando unidades, mas com STL e OBJ você confia nas convenções.

Suporte de material e textura (cor vs. monocromático)

Uma das maiores diferenças entre STL e OBJ é a capacidade de lidar com cores e materiais. Os arquivos STL são puramente geométricos – nenhuma cor, textura ou propriedade de material é salva. Não importa a aparência do seu modelo em CAD, uma vez exportado como STL ele se torna uma malha única e uniforme. Isso é adequado para a maioria das impressoras que funcionam com uma cor por vez, mas é uma limitação clara se você deseja impressões multicoloridas ou multimateriais.

OBJ, por outro lado, pode incluir dados ricos de aparência. Junto com o arquivo .obj geralmente há um arquivo .mtl e, às vezes, imagens de textura, que juntas definem a aparência do modelo. Isso significa que o OBJ pode transportar cores sólidas para diferentes peças ou mapas de textura completos, tornando-o a escolha certa para impressão 3D colorida e para compartilhamento de digitalizações 3D texturizadas. Impressoras e scanners de última geração em áreas como arte e odontologia geralmente dependem do OBJ por esse motivo. O único problema é que as texturas não são incorporadas. Ao compartilhar um OBJ, você precisa incluir os arquivos .obj, .mtl e de imagem – compactá-los é a maneira mais fácil de evitar a perda de arquivos. Apesar disso, o OBJ continua sendo a melhor escolha quando a aparência é importante, enquanto o STL geralmente é tudo o que você precisa para peças de material único.

Tamanho e eficiência do arquivo

ASCII STL é o menos eficiente porque repete as coordenadas dos vértices para cada triângulo. Isso torna os modelos detalhados volumosos rapidamente. O STL binário é muito melhor – cada triângulo é armazenado em um bloco fixo de 50 bytes, portanto, o tamanho do arquivo é dimensionado diretamente com a contagem de triângulos e geralmente permanece gerenciável. OBJ, embora baseado em texto, evita duplicação listando cada vértice uma vez e depois referenciando-o. Isso significa que um ASCII OBJ pode, na verdade, ser menor que um ASCII STL da mesma malha. Para geometria pura, STL e OBJ binários acabam quase iguais, com ASCII STL claramente o outlier.

Quando o OBJ transporta materiais e texturas, o tamanho total do pacote aumenta por causa dos arquivos de imagem. OBJs muito grandes também podem carregar mais lentamente que STLs binários. Mas no uso diário, a diferença é pequena. A maioria dos modelos de hobby tem apenas alguns megabytes de qualquer maneira. Se você precisa apenas de geometria, um STL binário é compacto e rápido de carregar. Se precisar de cores ou texturas, o OBJ vale o tamanho extra. E em ambos os casos, compactar os arquivos em um ZIP os reduz drasticamente, de modo que o armazenamento ou o compartilhamento raramente são um problema.

Compatibilidade e suporte de software

STL é o padrão para impressão 3D – todo fatiador o aceita e repositórios como o Thingiverse distribuem principalmente arquivos STL. OBJ também é compatível com segmentações de dados modernas e é útil quando os modelos contêm várias partes ou cores. Em programas CAD como Fusion 360 ou SolidWorks, STL é a exportação padrão para impressão. Ferramentas digitais como Blender ou Maya costumam usar OBJ, principalmente quando o modelo precisa manter cores ou materiais.

Fora da impressão, o STL vê pouco uso em gráficos, enquanto o OBJ ainda é um formato de troca comum em jogos, animação e AR/VR. Os serviços de impressão normalmente usam STL como padrão para trabalhos de uma única cor, mas podem solicitar OBJ para impressões em cores ou em vários materiais. Ambos os formatos são facilmente convertidos em ferramentas como MeshLab ou Blender, para que você não fique preso.

Prós e contras de STL e OBJ

Cobrimos as principais diferenças técnicas entre STL e OBJ. Agora é hora de dar um passo atrás e ver o quadro geral. Cada formato tem seus pontos fortes em determinadas situações e limitações em outras. Para tornar a comparação mais clara, vamos resumir os principais prós e contras do STL e do OBJ, especialmente para impressão 3D.

Qual formato você deve usar para impressão 3D?

Para a maioria dos projetos de impressão 3D, especialmente se você for iniciante, STL é o padrão seguro. Ele mantém apenas a geometria, funciona em todas as impressoras e fatiadoras e mantém o fluxo de trabalho simples.

No entanto, existem cenários em que o OBJ pode ser a melhor escolha:

Impressão colorida ou multimaterial:OBJ preserva cores de vértices, texturas ou vários shells em um arquivo. Isso é útil para impressoras com capacidade de cores ou configurações multimateriais (por exemplo, máquinas extrusoras duplas).

Digitalização 3D com texturas:Os modelos digitalizados geralmente incluem cores de superfície detalhadas. Salvar como OBJ mantém essas texturas intactas, tornando-as úteis tanto para visualização quanto para impressão em cores.

Montagens de várias peças:Um OBJ pode armazenar diversas peças em um único arquivo, alinhadas em suas posições corretas. Isso simplifica o fatiamento para designs de materiais duplos ou multicomponentes.

Dupla utilização:Se um modelo for usado tanto para impressão quanto para renderização ou motores de jogos, o OBJ poderá transportar material e geometria em um arquivo, evitando exportações duplicadas.

Grandes malhas ASCII:Em raros fluxos de trabalho onde apenas ASCII é usado, o OBJ pode ser menor que o ASCII STL devido à referência de vértice (embora o STL binário geralmente seja melhor aqui).

É importante notar que existem formatos de arquivo mais recentes criados especificamente para superar as limitações do STL (como AMF e 3MF para impressão 3D). 3MF, por exemplo, pode incluir cores, materiais, vários objetos e unidades, tudo em um arquivo compacto.

Conclusão

Este artigo apresentou STL e OBJ, explicou seus principais recursos e comparou seus pontos fortes e limitações para impressão 3D. Ambos os formatos continuam sendo amplamente utilizados, e entender quando escolher STL ou OBJ pode ajudá-lo a agilizar seu fluxo de trabalho e obter melhores resultados.
